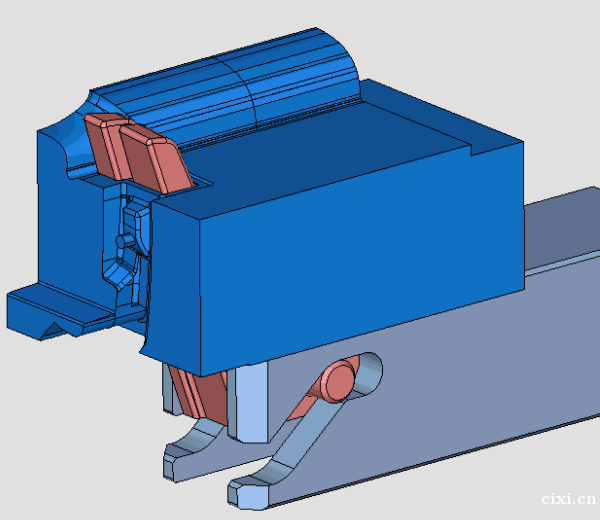

UG在模具设计中，有着许多的使用技巧，熟练掌握这些技巧，并举一反三，会给你在工作中带来十分大的便利，尤其是在凌乱产品的分模过程中，能够少走弯路减少盲目性。

怅惘的是，这些技巧在UG书本里边是看不到的。下面咱们讲UG在实践中的使用技巧，主要是书上所没有的，期望各位能仔细领会其中的含义，以求灵活运用。当然，大家在看这些东西之前，应具有根本的UG造型常识。

一、布尔运算失利的问题：

在UG操作中，常常碰到布尔运算加不上，减不掉，以及减少，切割失利等问题。尤其是在面比较烂的情况下，分模，取滑块，斜顶常常碰到此类问题，可试着选用以下办法：

1．将工具体的面偏移或许移动少量距离来处理。（偏移或移动的距离要不至于影响加工的精度）

2．用线框闪现方针体，工具体，再做布尔运算（或减少，切割）若失利，仔细调查，会发现部分的棱边闪现为赤色，此为问题区域，可将问题区域切割开来（即分成两部分），再作布尔运算，然后抽取问题区域面，缝合，处理，再补丁上去，此法可处理大部分布尔运算失利的问题。（也可将问题面偏置少量来处理）

3．有时，布尔运算失利，可全部作成面，操作面，再缝组成实体。这种办法，可唐塞几乎全部加减失利的问题，但也最费事，真实没招的情况下才主张选用。

4．用实体缝合的办法来加两个物体，先选一同面，调整公差来缝合。但这种办法会为后续的操作带来费事。

布尔运算若发作多个体，将丢失参数，这也是执行MW/moldtools中的Split_Solid失利的一个原因。

用片体减少实体，在实体区域内，片体不能有“距离”，或“面自交”的问题，这可用Analysis/ExamineGeometry里的Face_FaceIntersections和Sheet_Boundaries选项查看出来的。

布尔运算不能有“零厚度”现象发作。

布尔运算中，能够“面－面，面－实体”。这两个选项在分模中补面十分便利。

二．UG修剪破面

用Analysis/ExamineGeometry里的Face_FaceIntersections和Sheet_Boundaries选项，确认距离的数量，以及破孔的具体方位，或自交面的方位。再分别用线框闪现，分析距离线。 联系我时，请说是在慈溪信息广场看到的，谢谢！
